Graphen revolutioniert Elektronikindustrie

erfahren sie alles über graphen, das vielseitige material mit außergewöhnlichen eigenschaften wie hoher leitfähigkeit, festigkeit und flexibilität. entdecken sie anwendungen und innovationen in der nanotechnologie.

Die Elektronikindustrie steht an der Schwelle einer bedeutenden Transformation, angetrieben durch die beeindruckenden Eigenschaften von Graphen. Dieses zweidimensionale Material, gerade einmal eine Atomlage dick, zeigt eine Kombination aus außergewöhnlicher Leitfähigkeit, mechanischer Robustheit und Flexibilität, die traditionelle Materialien wie Silizium und herkömmliche Halbleiter herausfordert. Seit seiner Entdeckung im Jahr 2004 hat Graphen das Potenzial offenbart, die Produktionsprozesse, Leistungsfähigkeit und Umweltverträglichkeit von Elektrogeräten grundlegend zu verändern.

Die Anwendungsfelder für Graphen sind breit gefächert und reichen von der Luftfahrt zur Automobilindustrie, von der Energiespeicherung bis zu innovativen Sensoren für die Telekommunikation. Dank seiner überragenden elektrischen und thermischen Eigenschaften kann Graphen nicht nur die Effizienz elektronischer Bauteile steigern, sondern auch neue Funktionalitäten ermöglichen, die bisher undenkbar waren. Unternehmen weltweit investieren massiv in die Forschung und Entwicklung, um die Herausforderungen der industriellen Produktion zu meistern und die Materialwissenschaften mit der Nanotechnologie zu verbinden.

In der heutigen Zeit, wo die Nachfrage nach schnelleren, leichteren und nachhaltigeren Technologien unaufhörlich wächst, bietet Graphen eine wegweisende Innovation. Seine Fähigkeit, die Bandstruktur zu manipulieren, eröffnet neue Wege in der Entwicklung von Halbleitern und Transistoren, die die Grundlage moderner Elektronik bilden. Zudem revolutioniert Graphen die Energiespeicherung durch Superkondensatoren und Lithium-Ionen-Batterien mit kürzeren Ladezeiten und längerer Lebensdauer. Die Zukunftstechnologie, die durch Graphen verkörpert wird, verspricht eine Revolution, die weit über die Elektronikindustrie hinausgeht.

Graphen: Das revolutionäre Material der Materialwissenschaft und Nanotechnologie in der Elektronikindustrie

Graphen wird seit seiner Entdeckung oft als „Material des 21. Jahrhunderts“ bezeichnet – eine treffende Beschreibung angesichts seiner vielfältigen_PROPERTIES und der enormen Bandbreite an Anwendungsmöglichkeiten. Dieses Material besteht aus einer einzigen Lage von Kohlenstoffatomen, die in einer hexagonalen Wabenstruktur angeordnet sind. Diese Struktur verleiht Graphen eine außergewöhnliche Kombination aus Festigkeit, Flexibilität und vor allem elektrischer Leitfähigkeit. Seine elektrischen Eigenschaften übertreffen bei weitem viele traditionelle Leiter und Halbleiter.

Die Nanotechnologie spielt dabei eine zentrale Rolle. Mit Hilfe moderner Synthesemethoden ist es heute möglich, Graphen in hoher Qualität und größerem Maßstab herzustellen. Der Fortschritt bei der Herstellung führt dazu, dass Unternehmen zunehmend auf Graphen als Komponente in ihren Produkten setzen. Diese Entwicklung ist entscheidend für die breite industrielle Anwendung.

Folgende Eigenschaften machen Graphen unverzichtbar für die Zukunft der Elektronikindustrie:

  • Extrem hohe elektrische Leitfähigkeit: Graphen lässt Elektronen nahezu ohne Widerstand fließen, was besonders bei Hochfrequenzanwendungen und schnellen Transistoren von Vorteil ist.
  • Mechanische Stärke bei geringer Materialdicke: Trotz seiner Dünne ist Graphen zehnmal stärker als Stahl und gleichzeitig flexibel.
  • Hervorragende thermische Leitfähigkeit: Es leitet Wärme effizient ab und verhindert so Überhitzung in Elektrogeräten.
  • Große spezifische Oberfläche: Ideal für Energiespeichertechnologien wie Superkondensatoren und Batterien.

Diese Faktoren ermöglichen die Entwicklung neuer Elektrogeräte, von flexiblen Displays bis hin zu leistungsfähigen Sensoren, die sowohl in industriellen Anlagen als auch in Konsumgütern eingesetzt werden. Die Kombination aus Materialwissenschaft und Nanotechnologie sorgt dafür, dass Graphen die traditionelle Elektronikindustrie grundlegend modernisiert.

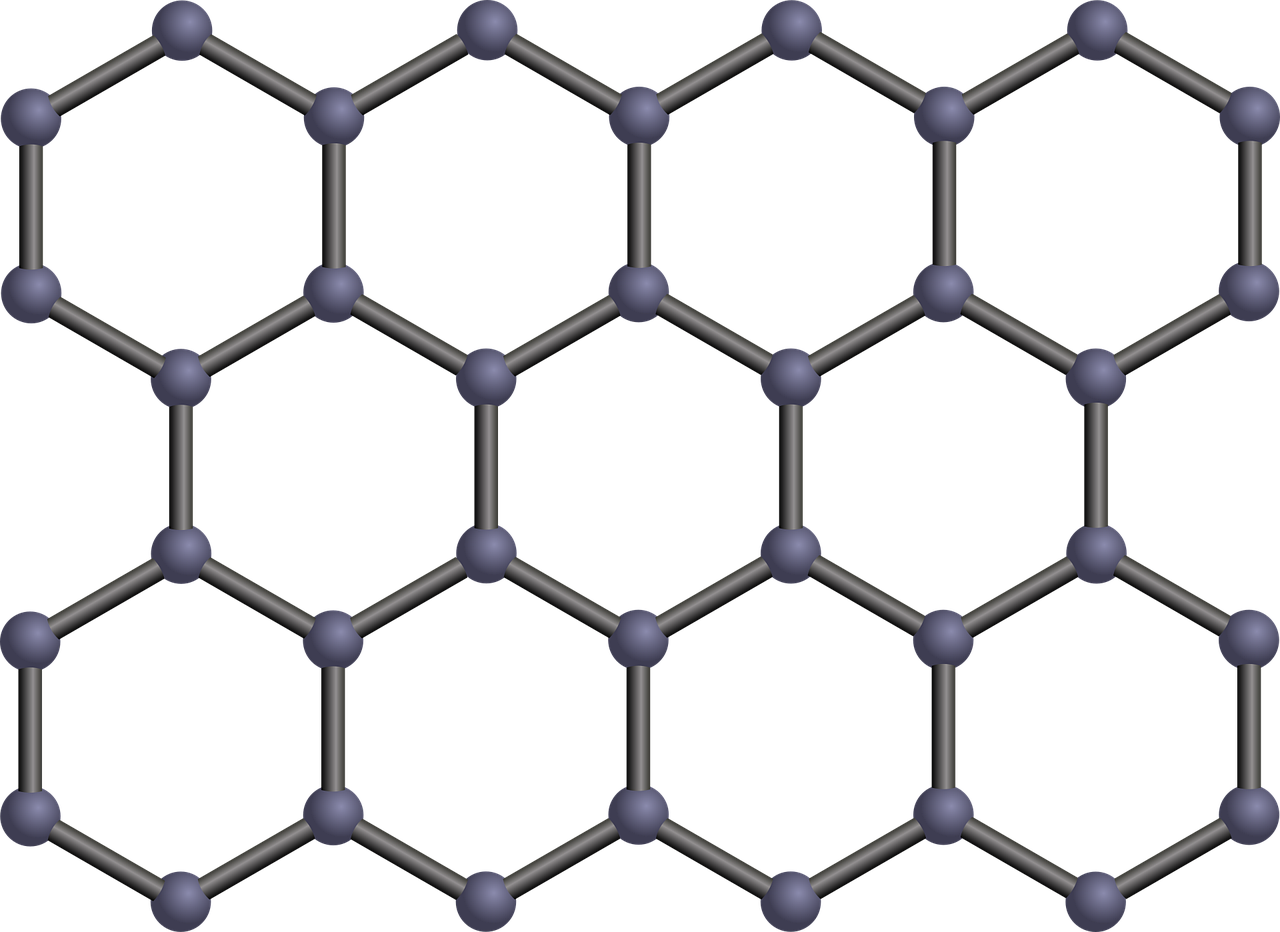

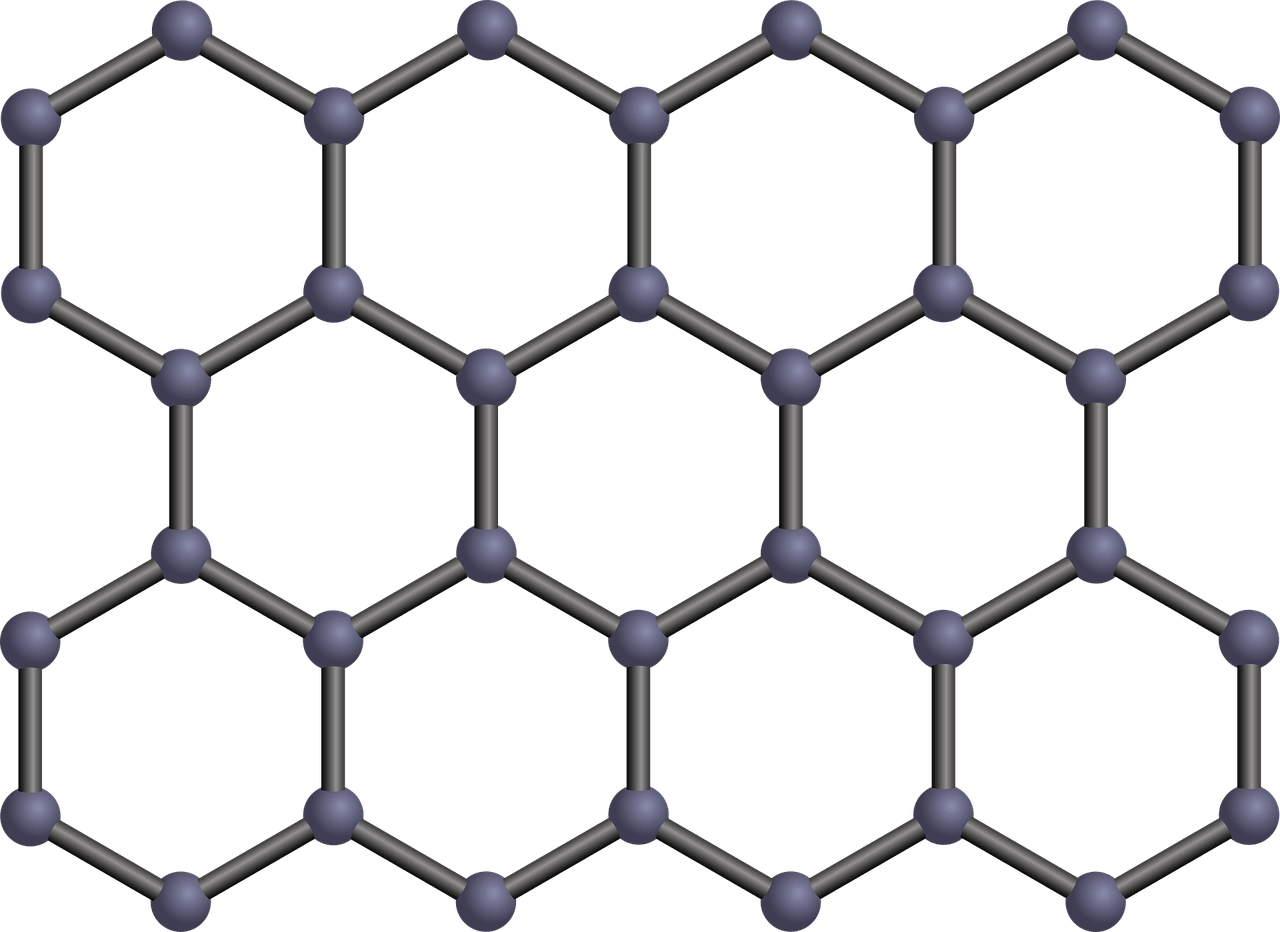

entdecken sie die vielfältigen anwendungen und vorteile von graphen – dem bahnbrechenden material der zukunft mit außergewöhnlicher leitfähigkeit und festigkeit.
Eigenschaft Vorteil für Elektronikindustrie Beispielanwendung
Elektrische Leitfähigkeit Geringer Energieverlust, hohe Signalgeschwindigkeit Hochfrequenztransistoren, Leiterplatten
Mechanische Flexibilität Flexible und langlebige Bauteile Flexible Displays, tragbare Geräte
Thermische Leitfähigkeit Effiziente Wärmeableitung Kühlung von Mikroprozessoren
Große Oberfläche Hohe Speicherkapazität Superkondensatoren, Batterien

Innovation durch Graphen in der Flugzeugtechnik und Automobilindustrie

Graphen hat in den letzten Jahren auch in der Luftfahrt und Automobilindustrie bedeutende Fortschritte gebracht. Seine Kombination aus Leichtgewicht, Flexibilität und elektrischer Leitfähigkeit eröffnet zahlreiche Einsatzmöglichkeiten, die klassische Materialien an ihre Grenzen bringen. Leichtere Bauteile führen nicht nur zu effizienteren Flugzeugen und Fahrzeugen, sondern bieten auch sicherheitsrelevante Vorteile.

Beispielsweise werden Flugzeugaußenhüllen mittlerweile mit graphenverstärktem Harz beschichtet. Diese Nanokomposite ersetzen zugleich metallische Beschichtungen und reduzieren das Gewicht erheblich, was zu einem geringeren Treibstoffverbrauch führt. Zudem sorgt die hohe Leitfähigkeit von Graphen dafür, dass Blitzeinschläge sicher abgeleitet werden können, wodurch das Risiko von Bränden oder elektronischen Ausfällen minimiert wird.

Diese Vorteile erstrecken sich auch auf den Automobilsektor. Die Entwicklung von Batterien mit Graphen-elektroden führt zu schnelleren Ladezeiten und größerer Reichweite bei Elektrofahrzeugen. Mercedes arbeitet beispielsweise an Prototypen, deren Graphen-Batterien eine Reichweite von bis zu 700 Kilometern und eine Ladezeit von nur 15 Minuten ermöglichen.

  • Verbesserte Sicherheit durch elektrische Abschirmung
  • Reduzierter Treibstoffverbrauch durch Gewichtsersparnis
  • Erhöhte Effizienz und schnellere Ladezeiten bei Elektrofahrzeugen
  • Neue Möglichkeiten im Design aerodynamischer und zugleich funktionaler Strukturen
Industriezweig Graphen-Anwendung Vorteile
Luftfahrt Nanokomposit-Beschichtung Blitzschutz, Gewichtseinsparung, bessere elektromagnetische Abschirmung
Automobilindustrie Graphen-Batterien Schnellladen, hohe Reichweite, Langlebigkeit
Telekommunikation Flexible Sensoren Erhöhte Empfindlichkeit, verbesserte Signalqualität

Die Kombination dieser Vorteile steht exemplarisch für die Rolle von Graphen als Schlüsseltechnologie, die die Nachhaltigkeit und Leistungsfähigkeit von Transportmitteln und Kommunikationsgeräten deutlich verbessert.

Graphen als Zukunftstechnologie für Energiespeicherung und Leistungselektronik

Eine der bedeutendsten Herausforderungen der modernen Elektronikindustrie liegt in der Entwicklung leistungsfähiger und langlebiger Energiespeicher. Hier punktet Graphen als innovatives Material mit einer außergewöhnlich hohen spezifischen Oberfläche und hervorragenden elektrischen Eigenschaften. Sein Einsatz in Elektroden von Lithium-Ionen-Batterien und Superkondensatoren sorgt für eine deutlich verbesserte Speicherfähigkeit und eine drastisch verkürzte Ladezeit.

Superkondensatoren auf Graphenbasis können Energien schnell speichern und freisetzen. Das macht sie besonders interessant für Elektrofahrzeuge, Industrieroboter und erneuerbare Energieanlagen. Mit Graphen lassen sich Energiespeicher nicht nur leistungsfähiger gestalten, sondern auch deutlich robuster gegenüber Hitze und Alterung.

  • Erhöhung der Batterielaufzeit durch effizienten Ionentransport
  • Schnellladetechnologien mit entladungsoptimierter Leistung
  • Verbesserte Wärmeableitung für längere Batterielebensdauer
  • Schaffung nachhaltigerer und umweltfreundlicherer Energiespeicher
Energiematerial Leistungsparameter Vorteile durch Graphen
Lithium-Ionen-Batterien Reichweite, Ladezeit Hohe spezifische Oberfläche, schnellere Ladezyklen
Superkondensatoren Leistung, Lebensdauer Schnelle Energieabgabe, hohe Haltbarkeit
Externe Akkupacks Ladegeschwindigkeit, Mobilität Telefonaufladung in 17 Minuten, leichte Bauweise

Diese Fortschritte führen auch zur Entwicklung innovativer Smartphone-Features, die eine Verbesserung von Leistung und Benutzerfreundlichkeit versprechen. Hersteller arbeiten massiv an der Umsetzung solcher zukunftssicherer Technologien, die sich durch die Integration von Graphen erheblich beschleunigen lassen.

Neue Wege in der Elektronik: Herausforderungen und Chancen von Graphen in der Halbleitertechnologie

Obwohl Graphen aufgrund seiner phänomenalen Leitfähigkeit großes Potenzial birgt, stellt seine Anwendung in der digitalen Elektronik, insbesondere bei Transistoren, eine große Herausforderung dar. Das Material zeigt aufgrund seiner speziellen Bandstruktur ein halbmetallisches Verhalten und fehlt eine Bandlücke, was die Steuerung von Elektronen erschwert – eine Grundlage für Halbleiterfunktionalität.

Zur Bewältigung dieses Problems versuchen Forschende, die Bandstruktur des Graphens gezielt zu modifizieren, ohne dabei seine bemerkenswerten elektrischen Eigenschaften zu zerstören. Eine Methode ist die Kombination mit anderen zweidimensionalen Materialien wie Bornitrid oder Übergangsmetall-Dichalcogeniden, um sogenannte heterostrukturierte Materialien zu schaffen, die neue elektronische Eigenschaften bieten.

  • Entwicklung von Graphen-Field-Effect-Transistoren (GFET) für analoge Schaltungen
  • Integration in flexible und genietbare Displays für moderne Mobiltelefone
  • Forschung an topologischen Isolatoren auf Graphenbasis für Quantencomputer
  • Floquet-Engineering zur gezielten Steuerung von Materialeigenschaften via Laserpulse
Technologie Herausforderung Innovative Lösung
Digitale Halbleiter Keine Bandlücke Heterostrukturen mit Bornitrid
Flexible Elektronik Mechanische Belastung Flexible GFETs auf Graphenbasis
Quantenmaterialien Elektrische Leitfähigkeit kontrollieren Floquet-Effekte durch Lichtpulse

Diese Forschungsergebnisse deuten darauf hin, dass Graphen trotz seiner Herausforderungen die Entwicklung der Elektronikindustrie in eine neue Ära führt. Die Verbindung von Materialwissenschaft und Nanotechnologie eröffnet hier innovative Perspektiven für zukünftige Zukunftstechnologien.

Graphen in der Sensorik und Optoelektronik: Impulse für innovative Elektrogeräte

Graphen hat auch in der Entwicklung von Sensoren und optoelektronischen Bauteilen eine revolutionäre Rolle eingenommen. Aufgrund seiner hohen Empfindlichkeit und schnellen Reaktionsfähigkeit ist es das Material der Wahl für neuartige Sensoren, die in Smartphones, medizinischen Geräten und industriellen Anwendungen eingesetzt werden.

Flexible, dünne Graphenschichten können Umweltfaktoren wie Gase, Druck oder Temperatur mit hoher Präzision erfassen und so die Entwicklung intelligenter Systeme fördern. In der Optoelektronik ermöglicht Graphen durch seine Transparenz und Leitfähigkeit eine Verbesserung von Displays und Photodetektoren. Solche Entwicklungen verbessern nicht nur die Energieeffizienz, sondern erhöhen auch die Lebensdauer der Geräte.

  • Sensoren für Umweltdatenmessungen mit hoher Präzision
  • Flexible optoelektronische Komponenten für faltbare Displays
  • Integration in tragbare Gesundheits- und Fitnessgeräte
  • Erweiterte Funktionen durch Kombination von Licht- und Elektronentransport
Anwendungsfeld Vorteil durch Graphen Beispielprodukte
Umweltsensorik Hohe Empfindlichkeit und Schnelligkeit Smartphone-Umweltmonitore, Luftqualitätssensoren
Optoelektronik Transparenz und Leitfähigkeit Faltbare Bildschirme, Photodetektoren
Medizinische Geräte Biokompatibilität und schnelle Reaktion Tragbare Gesundheitsmonitore

Solche Innovationen stehen beispielhaft für die steigende Bedeutung von Graphen bei der Entwicklung neuartiger Elektrogeräte, die intelligente Funktionen und Nachhaltigkeit miteinander verbinden.

FAQ – Wichtige Fragen zu Graphen und seiner Rolle in der Elektronikindustrie

  1. Was macht Graphen so besonders im Vergleich zu herkömmlichen Halbleitern?
    Graphen bietet eine außergewöhnlich hohe elektrische Leitfähigkeit, mechanische Flexibilität und thermische Stabilität, besitzt jedoch keine natürliche Bandlücke, was die direkte Verwendung als digitaler Halbleiter erschwert. Durch Materialmodifikation können jedoch neue Anwendungen erschlossen werden.
  2. In welchen Bereichen der Elektronik wird Graphen schon heute industriell eingesetzt?
    Graphen wird bereits in flexiblen Displays, leistungsstarken Batterien, hochwertigen Sensoren und in der Luftfahrt als leichter Blitzschutz verwendet.
  3. Wie verändert Graphen die Energiespeicherung in modernen Elektrogeräten?
    Dank seiner großen Oberfläche und hohen Leitfähigkeit verbessert Graphen die Kapazität, Ladezeiten und Lebensdauer von Batterien und Superkondensatoren deutlich.
  4. Welche Rolle spielt die Nanotechnologie bei der Herstellung von Graphen?
    Nanotechnologie ermöglicht die Herstellung von hochwertigem Graphen in großen Mengen mit kontrollierten Eigenschaften, was die Skalierbarkeit und Wirtschaftlichkeit in der Industrie sicherstellt.
  5. Welche Zukunftstechnologien werden durch Graphen besonders beeinflusst?
    Faltbare Smartphones, Quantencomputer, Hochleistungssensoren und nachhaltige Energiespeicher sind Beispiele für Bereiche, die durch Graphen wesentlich vorangetrieben werden.
